半导体碳化硅芯片工厂，第三代半导体碳化硅（SiC）

　　据最新了解碳化硅（SiC）是第三代半导体材料，具有宽禁带、高击穿电场、高热导率等特性，适用于高温、高频、高压场景。

　　又是怎们被称为三代的呢？

　　第一代：硅（Si）、锗（Ge）——基础电子器件。

　　第二代：砷化镓（GaAs）、磷化铟（InP）——高频通信。

　　第三代：碳化硅（SiC）、氮化镓（GaN）——高压、高温、高频、高效场景的颠覆者。

　　碳化硅芯片凭借其独特的性能优势，在新能源汽车、5G通信、智能电网等领域展现出巨大的应用价值和市场潜力。随着技术的不断进步和成本的逐步降低，碳化硅芯片有望成为未来半导体市场的主流产品，为各个领域的技术创新和产业升级注入强大动力。这也使得碳化硅芯片工厂的建设和发展变得尤为重要，它们将成为推动碳化硅芯片产业化进程的关键力量。工厂还引入了全自动激光打标与AOI（自动光学检测）一体化设备，单条产线日均处理晶圆量达800片，效率提升了3倍。在封装环节，自主设计的磁悬浮分子泵系统使洁净室真空度达10⁻⁶Pa，能耗较传统机械泵降低45%。在这些先进的技术和设备，不仅提高了生产效率和降低了生产成本，还为产品质量提供了有力保障。

　　碳化硅（SiC）的结构和性质对于其应用具有重要影响。SiC晶体具有多种晶体结构，其中最常见的是4H-SiC和6H-SiC。这些结构是由硅（Si）和碳（C）原子组成的晶体格子。

　　SiC晶体的特点包括：

　　1、高热导率：SiC具有较高的热导率，这使得SiC器件能够快速地将产生的热量传导出去，提高了器件的热稳定性。

　　2、高熔点和热稳定性：SiC具有较高的熔点（约2700°C），使其在高温环境下具有良好的稳定性。这使得SiC器件能够在高温应用中工作，而无需额外的冷却系统。

　　3、高电子迁移率：SiC具有较高的电子迁移率，是指电子在材料中移动时的速度。高电子迁移率使得SiC器件能够实现高速操作和高频率应用。

　　4、宽禁带能隙：SiC晶体具有比硅更大的能带间隙，这使得SiC能够在高温和高电压环境下工作。宽禁带能隙使SiC具有较低的电子和空穴浓度，从而降低了载流子的复合速率，提高了器件的工作速度和效率。

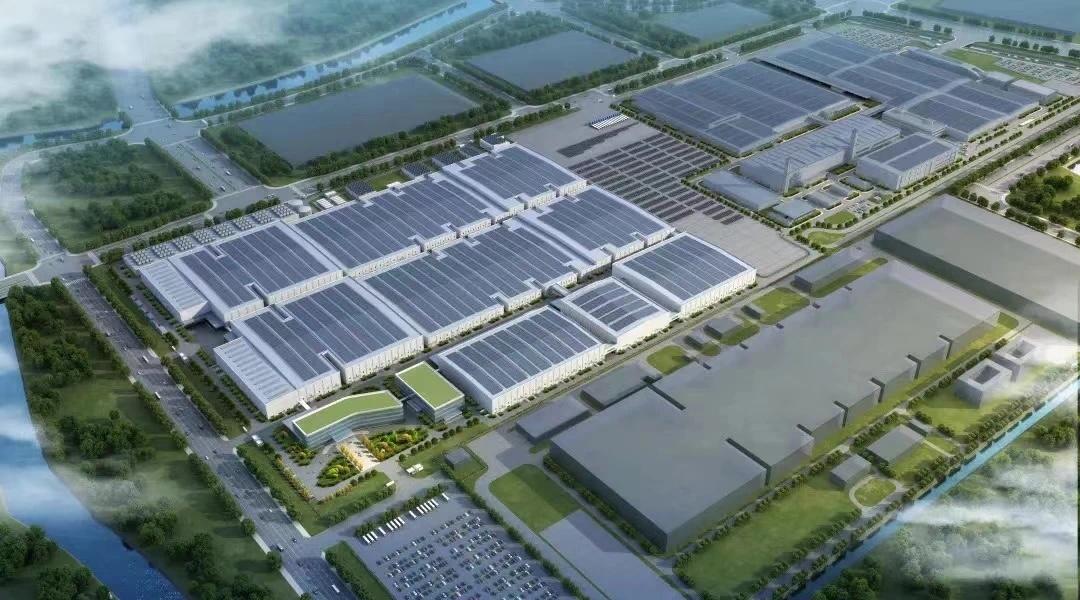

　　亚洲首座全自动化碳化硅芯片工厂仅用388天就建成了，创造了行业最快建厂和通线纪录。这座工厂位于珠海高新区，规划年产24万片碳化硅晶圆，宛如一座现代化的芯片“堡垒”，彰显着公司的强大实力。工厂采用自主研发的SiC外延生长设备，运用独特的“双气流控制”技术，将外延层厚度均匀性控制在±1.5%，较进口设备提升了2个百分点。这一技术突破，使得公司生产的碳化硅芯片质量更加稳定，性能更加优异。在技术层面，这座工厂更是亮点纷呈。碳化硅晶体生长对环境要求极为严苛，需要在2000℃以上且接近真空的高温低压环境下，精密控制原子运动。格力电子元器件公司的工程师们凭借着精湛的技术和不懈的努力，成功攻克了这一技术难题。

　　碳化硅逐渐被应用于各个领域，在半导体领域。由于碳化硅具有优异的物理和化学特性，如高熔点、高电子迁移率、高耐热性和较低的能带间隙等，它被广泛研究作为替代硅的材料。碳化硅的宽禁带能隙使其能够在高温和高电压环境下工作，这对于高功率应用和高温电子器件非常重要。此外，碳化硅还表现出较低的电子漂移率、较高的击穿电场强度和较高的热导率等特性，使其在功率电子、光电子和无线通信等领域得到广泛应用。简直就是在未来发展趋势将CVD与纳米技术、3D打印等结合，制备新型SiC基复合材料。
