XINGLIGHT数码管：解决选型散、驱动乱、产线适配难

　　在数码管与点阵LED的选型过程中，工程师和采购人员面对的实际问题往往不是“谁家参数更高”，而是“谁家的方案能让项目少走弯路”——颜色能否一次配齐？驱动架构是否与现有电路兼容？不同尺寸之间是否需要重新调试产线？
　　
　　这些问题看似琐碎，却直接关系到BOM管理效率、研发适配周期和量产直通率。
　　
　　正是基于对这一真实处境的观察，成兴光电子推出的数码管新品系列，围绕段式多色显示、点阵阶梯化尺寸布局、共阴/共阳双驱动架构兼容、插件式多位数组合，以及贴片式自动化产线适配等多维度需求，构建了完整的显示器件产品矩阵。
　　
　　其核心价值并非追求某项指标的极致突破，而是在于通过体系化的产品规划，帮助客户降低选型复杂度，提升产线适配效率，有效缩短项目落地周期。
　　
　　1、XL-DC10段位系列：六色参数统一，BOM管理更省心
　　
　　段位数码管在家电、医疗、工控设备中应用广泛，但不同项目对颜色的需求各异。传统做法是不同颜色对应不同供应商、不同规格书、不同电气参数，最终导致采购分散、备料繁杂。
　　

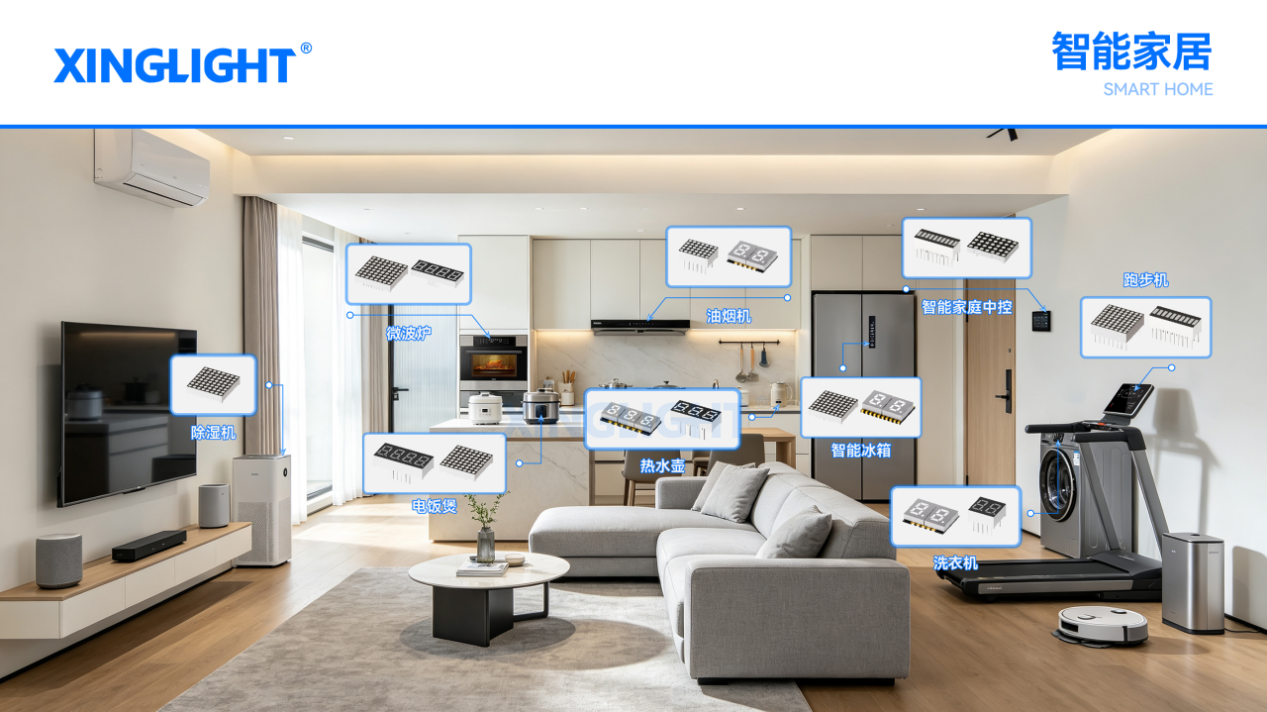

　　智能家电应用场景
　　

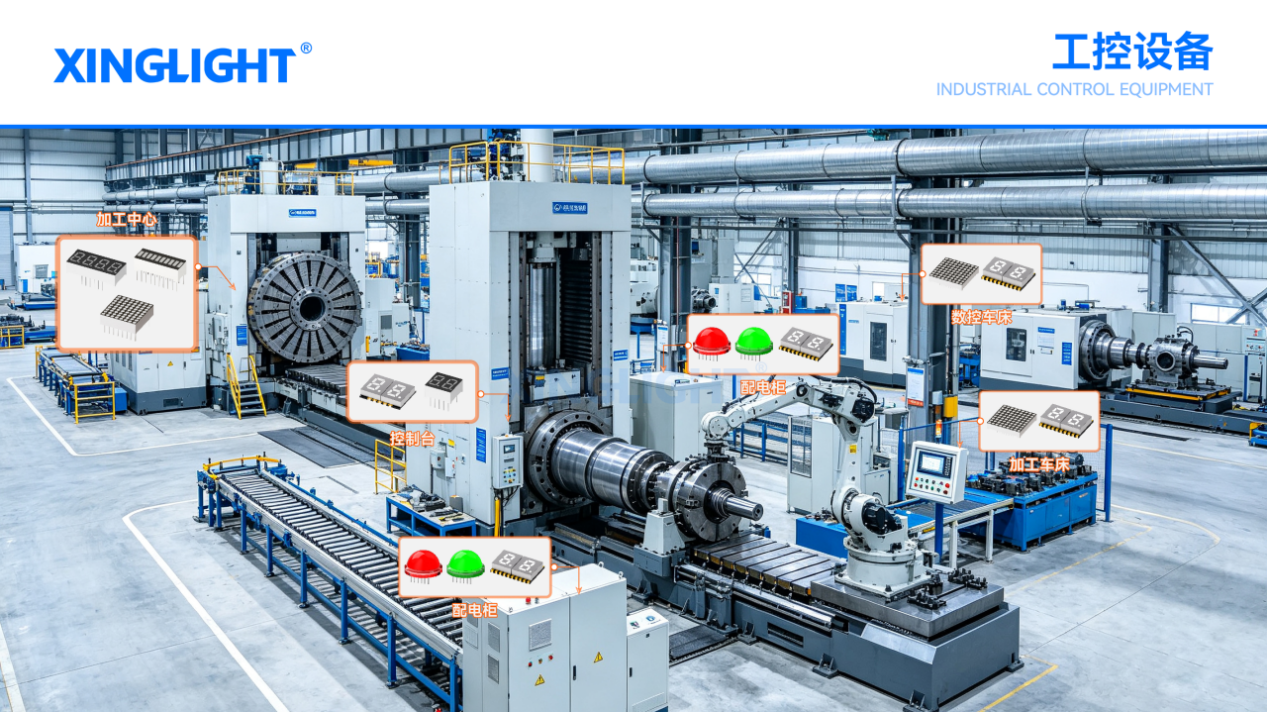

　　工控设备应用场景
　　

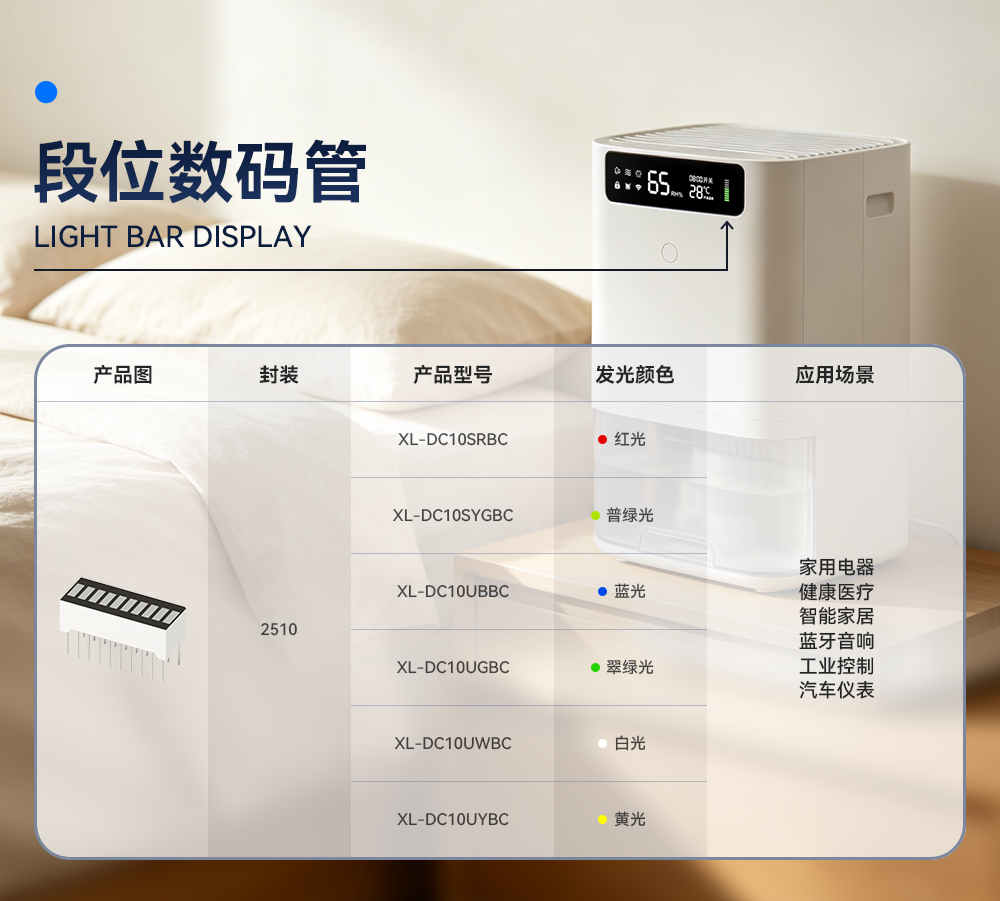

　　XL-DC10系列的做法则是在1英寸标准字高及黑色面板高对比度的统一框架下，同时提供红光、普绿光、翠绿光、蓝光、白光、黄光六种颜色，全部采用共阴驱动。
　　
　　实际价值体现在两个层面：
　　
　　1、颜色齐全，一次满足多项目需求。六色覆盖主流应用场景，采购方可在一个型号体系内完成多项目选型，减少跨供应商沟通成本，稳定量产供应更利于批量议价。
　　
　　2、电气参数统一，驱动电路可复用。全系在20mA条件下正向电压与发光强度高度一致，同一驱动方案适配不同颜色，BOM物料种类减少，备料与库存管理更简洁。
　　

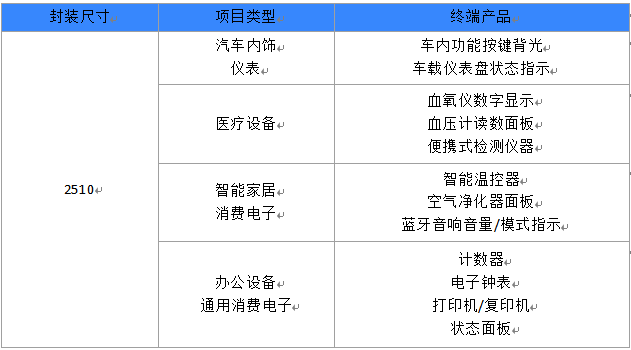

　　适用项目方向：
　　
　　

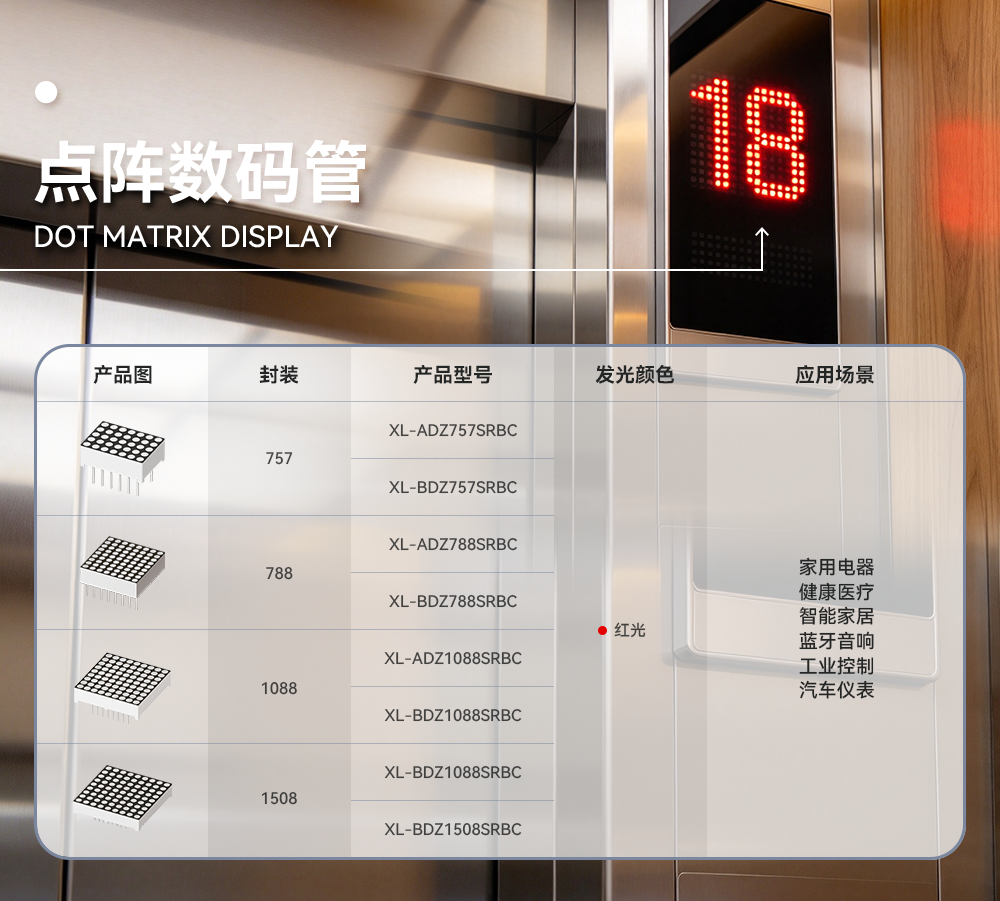

　　2、点阵系列：四种尺寸阶梯覆盖共阴共阳双驱动可选
　　
　　点阵数码管用于数字、字母及自定义符号的灵活显示，不同设备对尺寸和驱动方式的需求差异显著。成兴光同步推出XL-ADZ共阴系列与XL-BDZ共阳系列，覆盖757、788、1088、1508四种尺寸。
　　
　　组合优势在于“不妥协”：
　　
　　1、尺寸阶梯覆盖：四种尺寸对应紧凑型、中型及远距离观看等不同安装空间需求，同系列、同驱动架构、同发光颜色，无需跨品牌比选。
　　
　　2、共阴与共阳并行：无论现有驱动电路为共阴还是共阳，均可提供全尺寸匹配产品，无需为驱动架构牺牲尺寸或性能。全系发光强度典型值720mcd，最大功耗仅50mW，电气参数统一，降低研发适配与备料复杂度。
　　

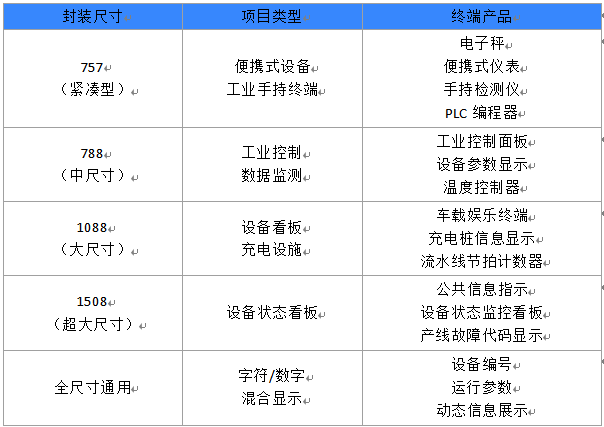

　　适用项目方向：
　　
　　
　　

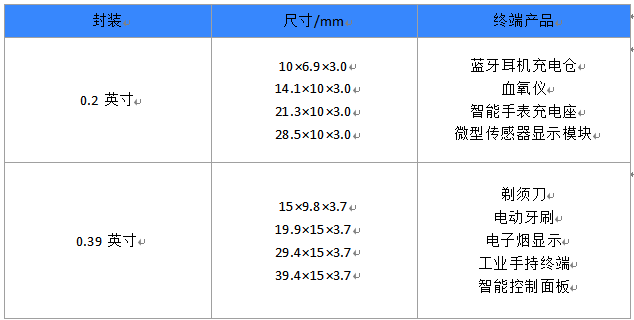

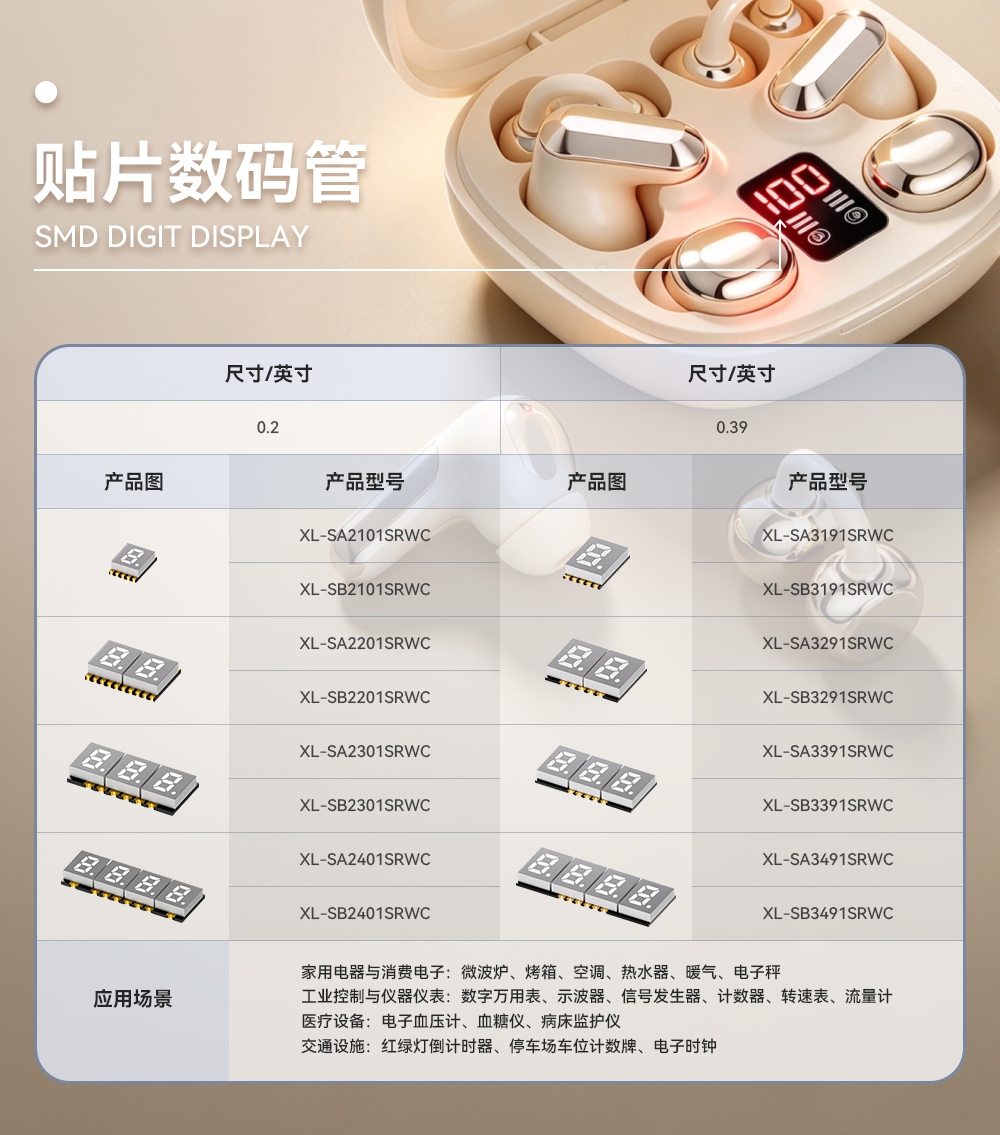

　　3、贴片数码管：0.2/0.39英寸双字高，SMT产线的高密度方案
　　
　　针对自动化贴片产线的需求，成兴光推出XL-SA（共阴）/XL-SB（共阳）贴片段式数码管系列，提供0.2英寸和0.39英寸两种字高规格，每种规格覆盖1~4位，共计16个标准型号。
　　
　　统一锚定的电气与工艺标准：
　　
　　贴片系列在20mA测试条件下，正向电压典型值1.8-2.4V，发光强度典型值100mcd，波长620nm，最大功耗36mW。焊接条件适配回流焊：245℃，≤6s；手工焊接<300℃，时间3s。封装厚度仅3.0-3.7mm，适合高密度PCB布局。
　　
　　核心价值：
　　
　　超小尺寸与SMT兼容： 0.2英寸产品厚度仅3.0mm，适配标准SMT产线，无需为贴片器件单独调整工艺。
　　
　　共阴/共阳双架构： 与插件系列共享同一套电气参数设计逻辑，采购方可在同一供应商体系内完成插件与贴片的混合选型。
　　
　　低功耗设计： 正向电压1.8-2.4V，发光强度100mcd，在保证可视性的同时降低系统功耗。
　　
　　适用项目方向：
　　
　　

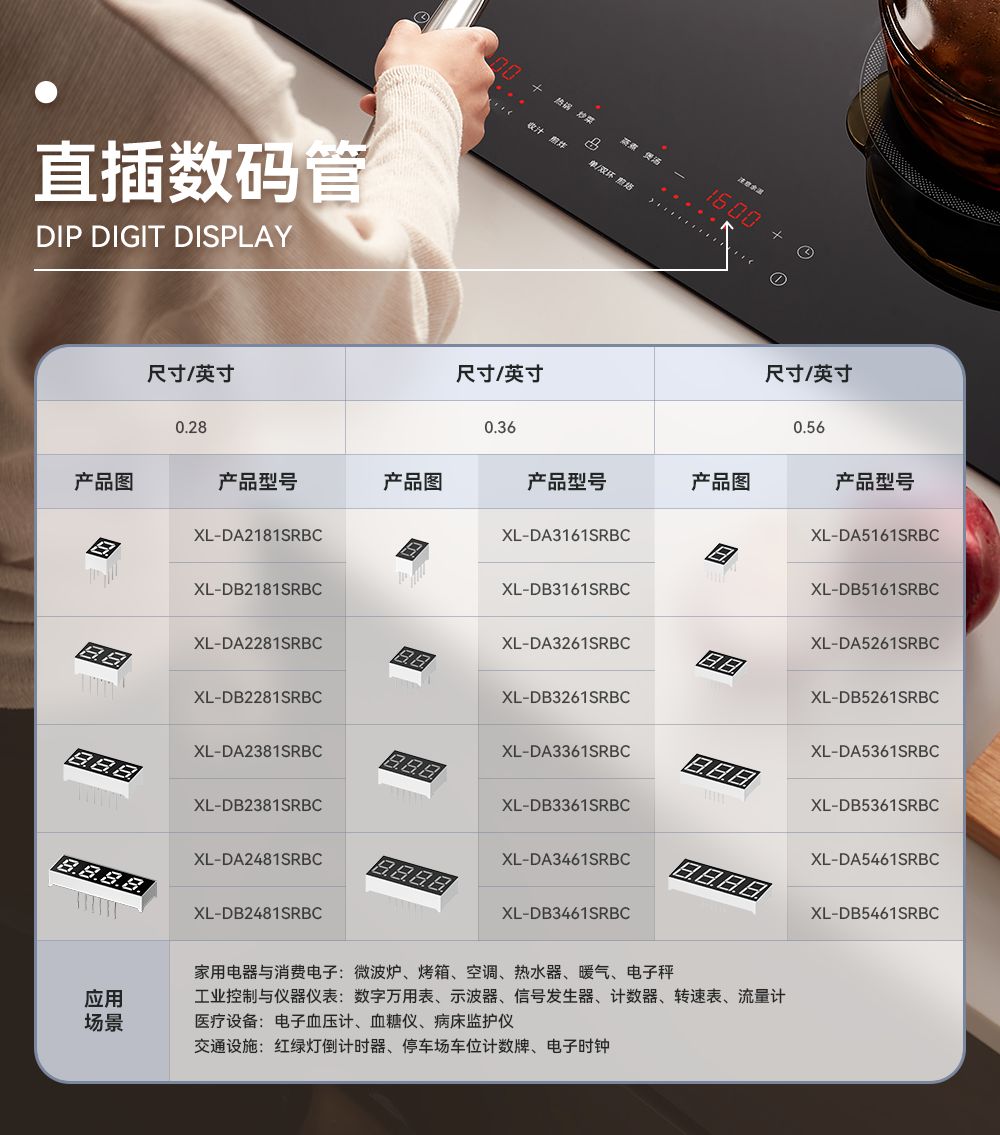

　　4、XL-DA/DB插件段式系列：全尺寸覆盖0.28~0.56英寸，1~4位灵活选配
　　
　　针对不同设备面板的空间约束与显示位数需求，成兴光同步推出XL-DA（共阴）/XL-DB（共阳）插件段式数码管系列，覆盖0.28英寸、0.36英寸、0.56英寸三种字高规格，每种规格均提供1位、2位、3位、4位四种位数选项，形成完整的尺寸-位数矩阵。
　　
　　统一锚定的电气与工艺标准：
　　
　　全系插件数码管在20mA测试条件下，正向电压典型值2.0-2.6V，发光强度典型值20mcd，波长620nm，最大功耗36mW。焊接条件一致：手工焊接温度<250℃，时间≤3s；波峰焊预热100℃（不超过120℃，升温平稳），焊接温度235-245℃，时间<3s。引脚为标准2.54mm间距直插封装，与常规PCB Layout兼容。
　　
　　核心价值：
　　
　　位数与尺寸的阶梯化覆盖： 从0.28英寸到1英寸，同一供应商体系内即可完成全系列选型，无需跨品牌比选。
　　
　　共阴/共阳并行： 无论现有驱动电路为共阴还是共阳，均可提供全尺寸匹配产品，无需为驱动架构牺牲尺寸或性能。
　　
　　封装与工艺统一： 全系列灌胶固态封装，抗冲击性好，寿命达5万小时以上；焊接参数与主流产线高度兼容，无需额外调整设备。
　　

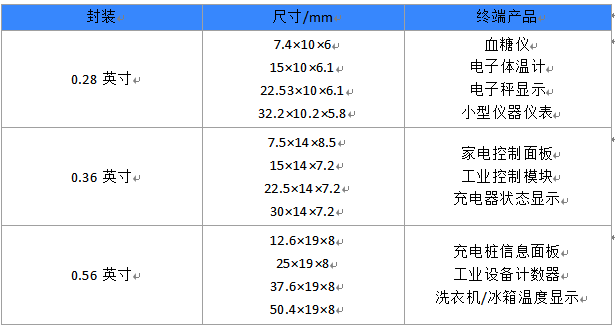

　　适用项目方向：
　　
　　
　　5、F20插件式大尺寸LED：双色同参数，产线无需额外调整
　　

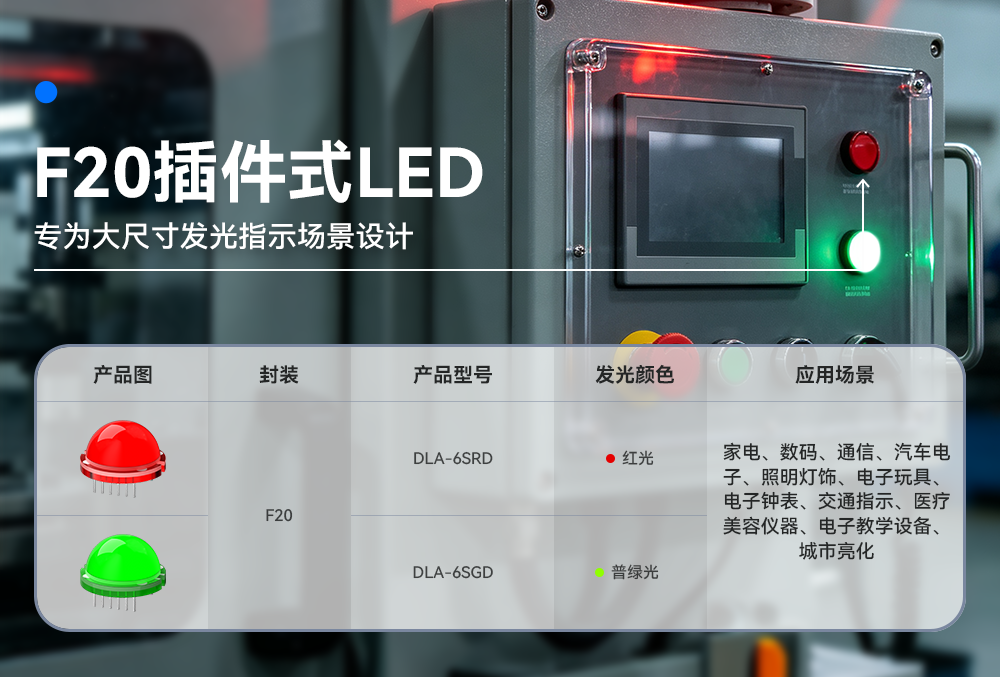

　　同步推出的DLA-6SRD（红光）与DLA-6SGD（普绿光）两款F20封装插件式LED，尺寸为23×23×19.5mm，分别配红色与绿色胶体，专为大尺寸发光指示场景设计。
　　
　　核心优势：
　　
　　1、两款产品电气参数高度一致：正向电压典型值2.2V（IF=20mA），峰值波长分别落于615~625nm及565~575nm区间。驱动电路可通用化，无需针对不同颜色调整前端参数。
　　
　　2、产品符合RoHS环保要求，MSL湿敏等级2级，适配标准SMT及插件产线工艺，EIA标准包装，减少零散采购频次。
　　

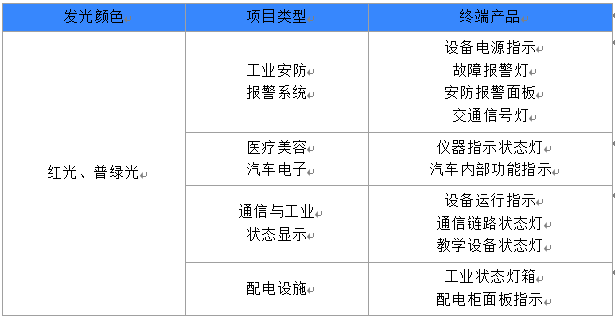

　　适用项目方向：
　　
　　

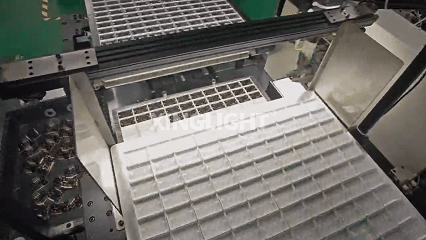

　　6、焊接工艺与可靠性：产线兼容性前置设计，保障直通率
　　
　　数码管作为插件器件，焊接工艺兼容性直接影响生产效率与良率。成兴光全系列焊接条件统一明确：
　　
　　插件数码管： 手工焊接温度<250℃，时间≤3秒；波峰焊预热100℃（不超过120℃，升温平稳），焊接温度235-245℃，时间<3秒。
　　
　　贴片数码管： 回流焊245℃，≤6秒；手工焊接<300℃，时间3秒。
　　
　　可靠性方面，全系列采用灌胶固态封装工艺，抗冲击性好，稳定性高，使用寿命达5万小时以上。引脚为标准2.54mm间距直插封装，与常规PCB Layout兼容，贴片产品适配标准SMT焊盘，进一步降低产线适配成本。
　　
　　段式+点阵+插件式+贴片式，共阴+共阳双驱动，六种发光颜色、三种插件字高、两种贴片字高、四种点阵尺寸、1~4位灵活选配、2款F20大尺寸LED。
　　
　　一个品牌即可覆盖绝大多数数码管及指示器显示需求。对工程师而言，参数统一、驱动兼容、焊接工艺清晰、封装形式多样；对采购而言，颜色齐全、尺寸阶梯覆盖、位数灵活可选、现货可查。成兴光数码管系列新品，让选型与生产少走弯路。
　　
