HCI杭晶电子：差分晶振在不同领域中的应用

　　一、差分晶振在边缘计算中的应用体现
　　
　　差分晶振在边缘计算中起到了关键作用，尤其是在高性能计算和通信需求场景中。差分晶振的高性能特性，使其成为边缘计算设备中不可或缺的核心组件，推动了边缘计算在智慧城市、工业制造和实时通信中的广泛应用。其主要应用主要展现在：
　　
　　高速数据传输　　
　　差分晶振具备低相位噪声和高频率稳定性，是支持5G网络、光纤通信和数据中心的核心元件，为边缘计算节点与云端的高速连接提供基础保障。
　　
　　高精度时钟同步　　
　　边缘计算需要多个设备协同工作，差分晶振通过提供高精度的同步时钟信号，确保分布式系统的时间一致性。
　　
　　抗干扰能力增强　　
　　差分晶振的信号差分传输设计，有效减少了外部电磁干扰，提高了边缘计算设备在复杂环境下的可靠性。
　　
　　AI计算加速　　
　　在边缘AI应用中，差分晶振为GPU、FPGA等核心芯片提供精准时钟支持，提升实时推理和计算能力。
　　
　　工业边缘场景　　
　　适用于工业物联网设备，通过高可靠性和抗震性能，保障工业边缘节点的持续稳定运行。
　　
　　★常用频点展示
　　
　　差分晶振在边缘计算设备中，通过提供高频率和低相位噪声的时钟信号，有效提高了系统的稳定性和传输效率，是高性能边缘计算的核心组件之一。

　　常用频点及应用说明如下：

　　
　　25 MHz/ 27 MHz ：常用于网络交换机、路由器以及与边缘计算相关的通信设备。
　　
　　100 MHz/ 125 MHz ：支持高速数据传输，适用于边缘服务器和存储设备。
　　
　　156.25 MHz ：在高性能网络设备中，用于光模块和数据中心应用，支撑边缘计算的高速通信需求。
　　
　　200 MHz 及以上： 用于极高性能计算设备，适合AI边缘计算和实时数据处理的场景。
　　

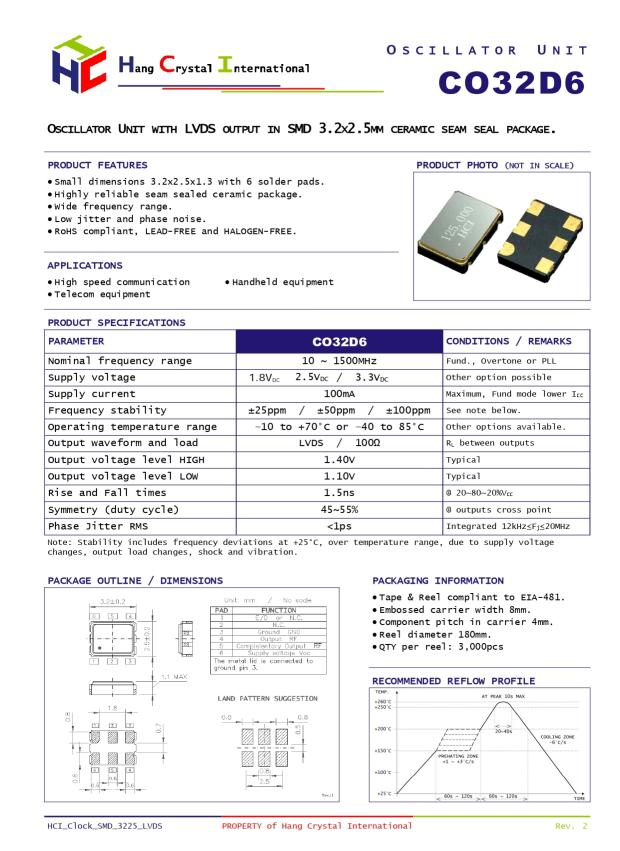

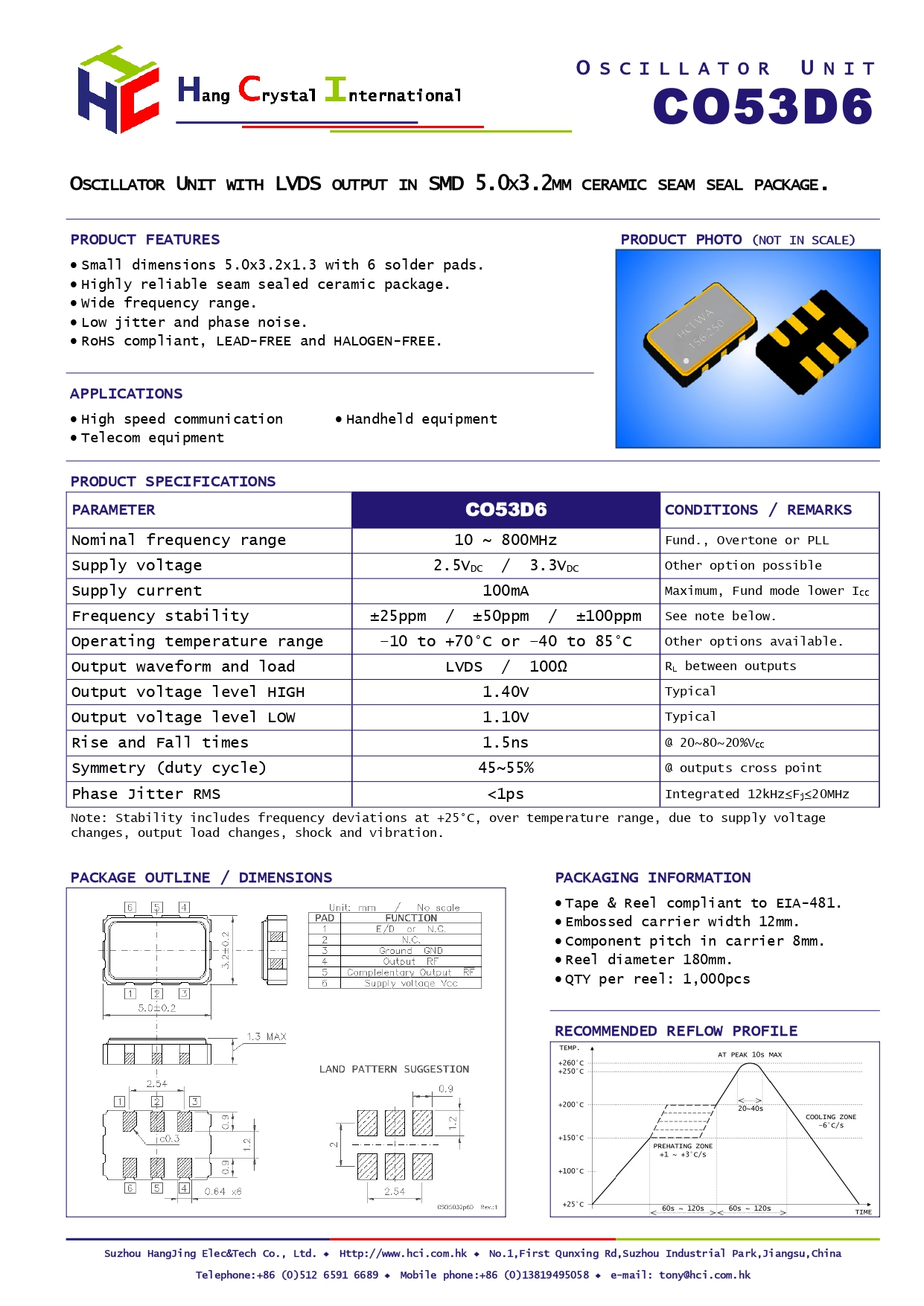

　　系列规格书参考
　　

　　二、差分晶振在光通信模块中的应用及关键技术解析
　　
　　1、差分晶振在光模块中的典型应用　　
　　高速SerDes时钟源　　
　　应用场景：为PAM4调制器、CDR电路提供基准时钟。　　
　　案例参数：100G/400G光模块常用156.25 MHz或312.500 MHz差分晶振，抖动性能<50 fs RMS（集成带宽12 kHz-20 MHz）。
　　
　　多通道同步　　
　　应用场景：在CFP2/QSFP-DD等多通道光模块中，通过差分时钟树实现多路信号的相位同步。　　
　　关键技术：多输出差分晶振（如4路LVDS）可减少时钟偏斜（Skew）至±50 ps以内。
　　
　　温度补偿方案　　
　　温补差分晶振（Differential TCXO）：在光模块中，通过内置温度传感器和补偿算法，实现全温范围内频偏≤±2.5ppm。
　　
　　2、行业趋势与选型建议
　　
　　技术发展趋势　　
　　高频化：支持224 GHz频率的差分晶振已进入量产，适配1.6T光模块需求。　　
　　小型化：2520封装（2.5×2.5 mm）逐步替代5032/7050，满足CPO（共封装光学）的紧凑布局。　　
　　集成化：内置电源滤波器和扩频功能的差分晶振可进一步简化电路设计。
　　

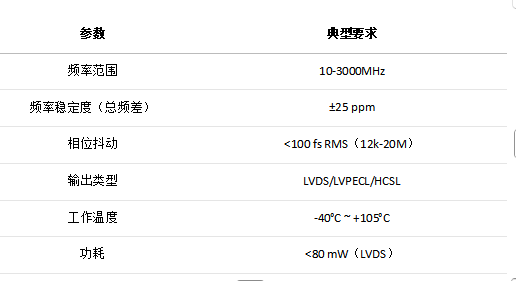

　　★选型关键指标（工业级）
　　
　　

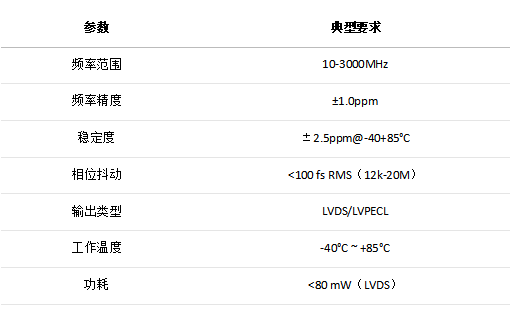

　　★选型关键指标（高稳高精度要求）
　　
　　温补差分晶振（TCXO LVDS/LVPECL），杭晶TC32D6/TC32P6/TC53H8系列满足客户高稳高精度要求。
　　
　　

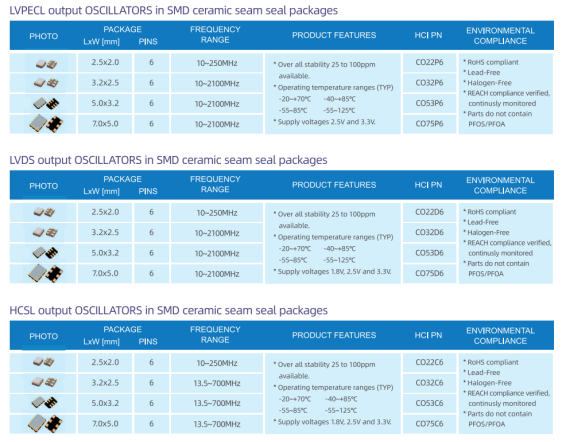

　　# 杭晶差分系列型号参考展示
　　
　　杭晶可以提供10~2000MHz高稳定低抖动的差分晶振，供不同客户在不同领域中的应用。
